Long Hong®- 不銹鋼公制松不脫螺絲,鍍鎳松不脫螺釘,松不脫規格LH-PFS4-M3-40
副標題:不銹鋼公制松不脫螺絲,鍍鎳松不脫螺釘,松不脫規格LH-PFS4-M3-40
發布時間:2015-12-05 12:12:25 產品作者:LHGOOD 產品來源:非標壓鉚件
關鍵詞:不銹鋼公制松不脫螺絲,鍍鎳松不脫螺釘,松不脫規格LH-PFS4-M3-40
產品TGS:產品編碼:LH-000549 點擊數:
- 產品詳情 Product details
- 聯系我們 Contact us

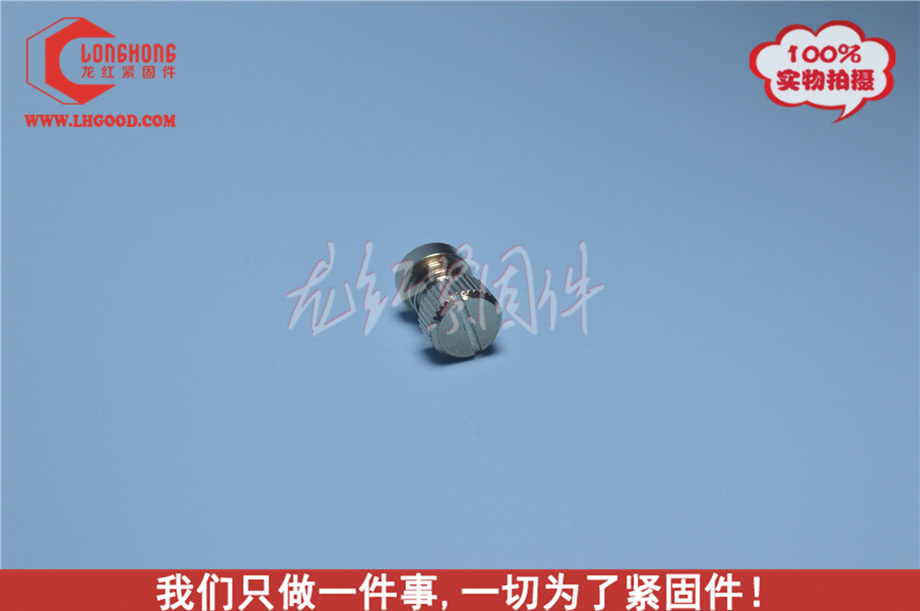

不銹鋼公制松不脫螺絲,鍍鎳松不脫螺釘,松不脫規格LH-PFS4-M3-40
LH-PFC4 / LH-PFS4
Materia?: A2

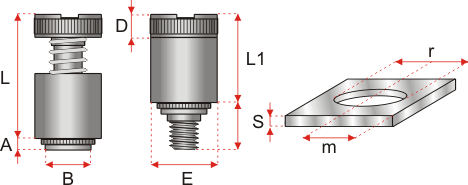

r - ?rednica otworu
s - min grubo?? blachy
m - min odst?p od ?rodka otworu do kraw?dzi
W - d?ugo?? gwintu w pozycji skr?conej
| gwint | STAL OCYNKOWANA |
STAL NIERDZEWNA seria 300 |
C +/-0,4 |
W +/-0,64 |
B max |
A max |
D +/- 0,13 |
E +/-0,25 |
L nom |
L1 max |
s | m | r +0,08 -0,00 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M3 | LH-PFS4-M3-40 | LH-PFC4-M3-40 | 6,4 | 0 | 6,71 | 1,53 | 1,83 | 7,92 | 13,72 | 9,14 | 1,53 | 6,40 | 6,73 |
| LH-PFS4-M3-62 | LH-PFC4-M3-62 | 9,5 | 3,2 | ||||||||||
| M4 | LH-PFS4-M4-50 | LH-PFC4-M4-50 | 7,9 | 0 | 7,9 | 1,53 | 2,08 | 9,53 | 17,53 | 11,43 | 1,53 | 7,90 | 7,92 |
| LH-PFS4-M4-72 | LH-PFC4-M4-72 | 11,1 | 3,2 | ||||||||||
| LH-PFS4-M4-94 | LH-PFC4-M4-94 | 14,3 | 6,4 | ||||||||||
| M5 | LH-PFS4-M5-50 | LH-PFC4-M5-50 | 7,9 | 0 | 8,72 | 1,53 | 2,08 | 10,31 | 17,53 | 11,47 | 1,53 | 8,65 | 8,74 |
| LH-PFS4-M5-72 | LH-PFC4-M5-72 | 11,1 | 3,2 | ||||||||||
| LH-PFS4-M5-94 | LH-PFC4-M5-94 | 14,3 | 6,4 | ||||||||||
| M6 | LH-PFS4-M6-60 | LH-PFC4-M6-60 | 9,5 | 0 | 10,47 | 1,53 | 2,46 | 11,89 | 22,35 | 14,73 | 1,53 | 9,65 | 10,49 |
| LH-PFS4-M6-82 | LH-PFC4-M6-82 | 12,7 | 3,2 | ||||||||||
| LH-PFS4-M6-04 | LH-PFC4-M6-04 | 15,9 | 6,4 |
Przeznaczone do stosowania w p?ytach czo?owych, pokrywach oraz panelach do ich szybkiego monta?u i demonta?u.
| Symbol | materia? | max twardo?? blachy |
|---|---|---|
| LH-PFS4 | Stal ocynkowana | HRB 80 |
| LH-PFC4 | Stal nierdzewna seria 300 | HRB 70 |
