Long Hong®- LHGOOD-【專業生產】不銹鋼沉頭內六角不銹鋼立柱螺絲 DIN7991

副標題:LHGOOD-【專業生產】不銹鋼沉頭內六角不銹鋼立柱螺絲 DIN7991

發布時間:2016-03-25 09:35:56 產品作者:LHGOOD 產品來源:非標壓鉚件

關鍵詞:LHGOOD-【專業生產】不銹鋼沉頭內六角不銹鋼立柱螺絲 DIN7991

產品TGS:產品編碼:LH-0001467 點擊數:

產品詳情 Product details
聯系我們 Contact us

LHGOOD-【專業生產】不銹鋼沉頭內六角不銹鋼立柱螺絲 DIN7991

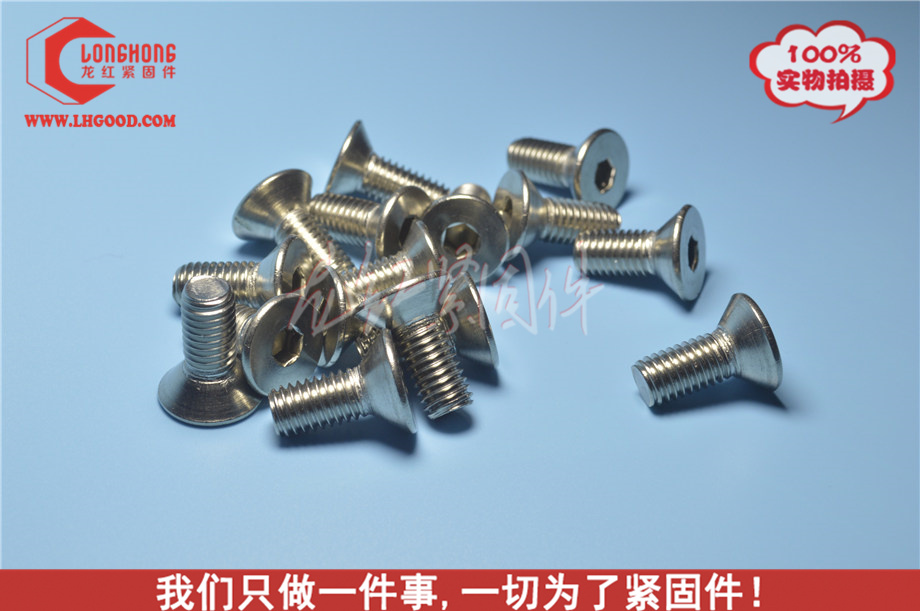

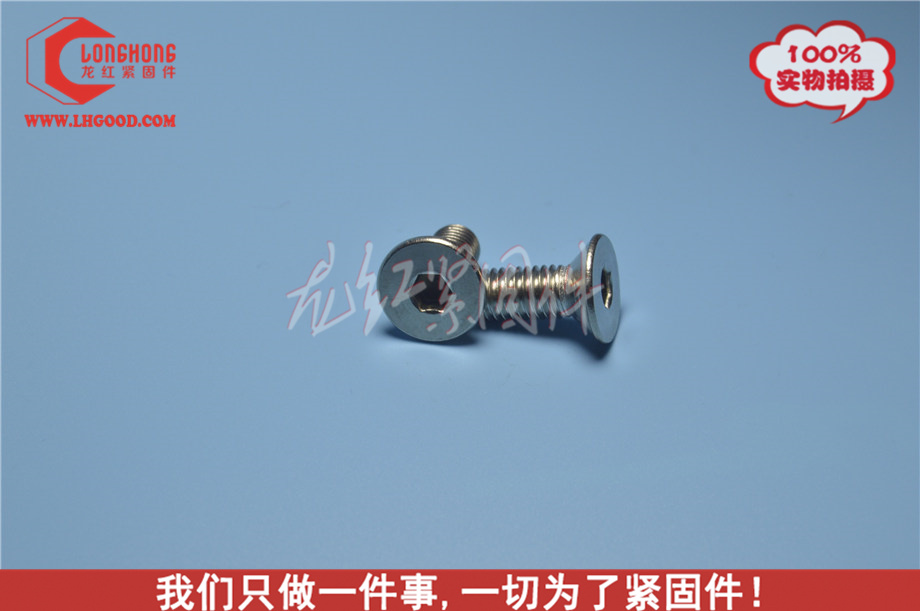

DIN 7991 不銹鋼沉頭內六角螺栓

Obrazek Rysunek pogl?dowy

MATERIA?:
Stal kl. 8.8 bez pow?oki
Stal kl. 8.8 ocynk galw. bia?y
Stal kl. 10.9 bez pow?oki
Stal kl. 10.9 ocynk galw. bia?y
Stal kl. 12.9 bez pow?oki
Stal nierdzewna A2
Stal kwasoodporna A4

埋頭平頂圓柱頭螺釘DIN 7991不適用于高強度中的應用。用一種強度的屬性來生產它們的目的是提高插座的耐磨性10.9。

緊縮程序：

將鑰匙插入插座中，并將其在螺母上的扭矩應用于鑰匙。然而，應將扭矩應用于螺絲上，應相應減少。

Socket Cap Screws

10.9 Grade

7991-10.9 Bare Steel
7991-10.9 Zinc Plated

DIN 7991

ISO 10642

*90° Countersink For Diameter M2 to M20 / 60° Countersink for Diameter M22 and Over

Diameter	M2		M2.5		M3		M4		M5		M6		M8
b up to 125	—		—		12		14		16		18		22
b up to 200	—		—		—		—		—		24		28
t	0.75		0.8		1.2		1.8		2.3		2.5		3.5
e	—		—		2.3		2.87		3.44		4.58		5.72
s	1.3		1.5		2		2.5		3		4		5
k max.	1.2		1.5		1.7		2.3		2.8		3.3		4.4
d₁	4		5		6		8		10		12		16
R.S. Torque (NM)	—		—		1.15		2.7		5.4		9.15		22
Length (mm)	Bare	Zinc	Bare	Zinc	Bare	Zinc	Bare	Zinc	Bare	Zinc	Bare	Zinc	Bare	Zinc
Length (mm)	S025	S029	S025	S029	S025	S029	S025	S029	S025	S029	S025	S029	S025	S029
5	100		100		100
6	100		100		100		100
8	100		100		100	100	100	100	100	100	100
10	100		100		100	100	100	100	100	100	100	100	100
12			100		100	100	100	100	100	100	100	100	100	100
14							100	100	100		100	100	100
16			100		100	100	100	100	100	100	100	100	100	100
18											100
20					100	100	100	100	100	100	100	100	100	100
25					100	100	100	100	100	100	100	100	100	100
30					100		100	100	100	100	100	100	100	100
35							100	100	100	100	100	100	100	100
40							100	100	100		100	100	100	100
45							100		100		100	100	100	100
50									100		100	100	100	100
55											100		100
60											100		100	100
65											100
70											100		100	100
80											100		100
90													100
100													100
深圳市龍紅緊固實業有限公司

Diameter	M10		M12		M14		M16		M18		M20		M24
b up to 125	26		30		34		38		42		46		54
b up to 200	32		36		40		44		48		52		60
t	4.4		4.6		4.8		5.3		5.5		5.9		10.3
e	6.86		9.15		11.43		11.43		13.72		13.72		16
s	6		8		10		10		10		12		14
k max.	5.5		6.5		7		7.5		8		8.5		14
d₁	20		24		27		30		33		36		39
R.S. Torque (NM)	44		77		122		190		—		371		—
Length (mm)	Bare	Zinc	Bare	Zinc	Bare	Zinc	Bare	Zinc	Bare	Zinc	Bare	Zinc	Bare	Zinc
Length (mm)	S025	S029	S025	S029	S025	S029	S025	S029	S025	S029	S025	S029	S025	S029
16	100
20	100	100	100	100
25	100	100	100
30	100	100	100	100	50		50
35	100		100	100			50				25
40	100	100	100	100	50		50				25
45	100		100		50		50				25
50	100	100	100		50		50		25		25
55	100		50				50				25
60	100		50		50		50		25		25
70	100		50		50		25				25		10
80	50		50		50		25		25		25		10
90	50		50				25		25		25		10
100	50		50				25		25		25		10
110											25		10
120							25				25		10
140							25				25
